Un déroulé de modélisation 3D pour créer sa propre toupie de main, également connue sous le nom de hand spinner ou fidget spinner. L'idée est de dessiner une forme avec le logiciel de dessin vectoriel Inkscape, puis de lui donner une épaisseur avec l'application web Tinkercad, avant de fusionner un roulement au centre de la pièce.

Dessin dans Inkscape

Dans le logiciel Inkscape, commencer par dessiner un disque de 28 mm de diamètre. Ce disque servira plus tard pour positionner le roulement. Pour dessiner le corps de la pièce, on peut faire un peu ce que l'on veut. Ci-dessous, deux façons de faire, mais tout est envisageable. Une fois le motif terminé, exporter le fichier au format SVG.

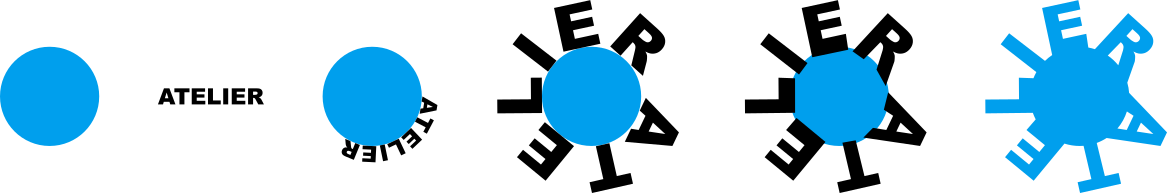

Méthode 1 : avec un texte courbe (relativement facile)

1. Ajouter un texte et écrire un mot (court de préférence). Utiliser une police épaisse, par exemple Arial Black ou Heavy.
2. Courber le texte : sélectionner le texte et le disque, puis, dans le menu « Texte », cliquer sur « Mettre suivant un chemin ».
3. Entourer le disque : ajuster la taille de la police afin de faire le tour du disque.
4. Intégrer le texte au disque : sélectionner à nouveau le texte, puis, dans le menu « Chemin », cliquer sur « Objet en chemin ». Avec l'outil d'édition de nœuds (N), ancrer les lettres dans le disque.
5. Tout fusionner : sélectionner le texte et le disque, puis, dans le menu « Chemin », cliquer sur « Union ».

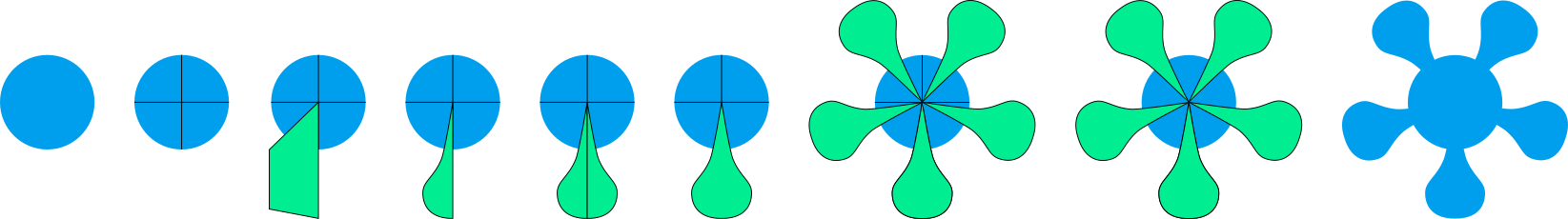

Méthode 2 : avec un motif cloné (plus difficile)

1. Déterminer le centre du disque : tracer deux diamètres du disque, le centre est à l'intersection des traits.
2. Dessiner le motif : tracer la forme à répéter avec les outils d'Inkscape (par exemple, la plume (B) et l'édition des nœuds (N), voire l'union et la symmétrie).
3. Placer le centre de rotation du motif au centre du disque : cliquer deux fois sur le motif pour afficher les commandes de rotation, et déplacer le centre de rotation du motif sur le centre du cercle, à l'intersection des deux diamètres.
   • Le centre de rotation est symbolisé par cette petite croix noire :
4. Cloner le motif : sélectionner le motif, puis, dans le menu « Édition », puis « Cloner », cliquer sur « Créer un pavage de clones ». Pour N répétitions, régler les paramètres suivants, puis, cliquer sur « Créer » :
   • Lignes, colonnes : 1 x N
   • Translation X : -100% par colonne
   • Rotation : 360/N° par colonne (120° pour N=3, 90° pour N=4, 72° pour N=5, 60° pour N=6, 45° pour N=8, 40° pour N=9, 36° pour N=10)
5. Finitions : supprimer les traits de construction et faire l'union de toutes les formes.

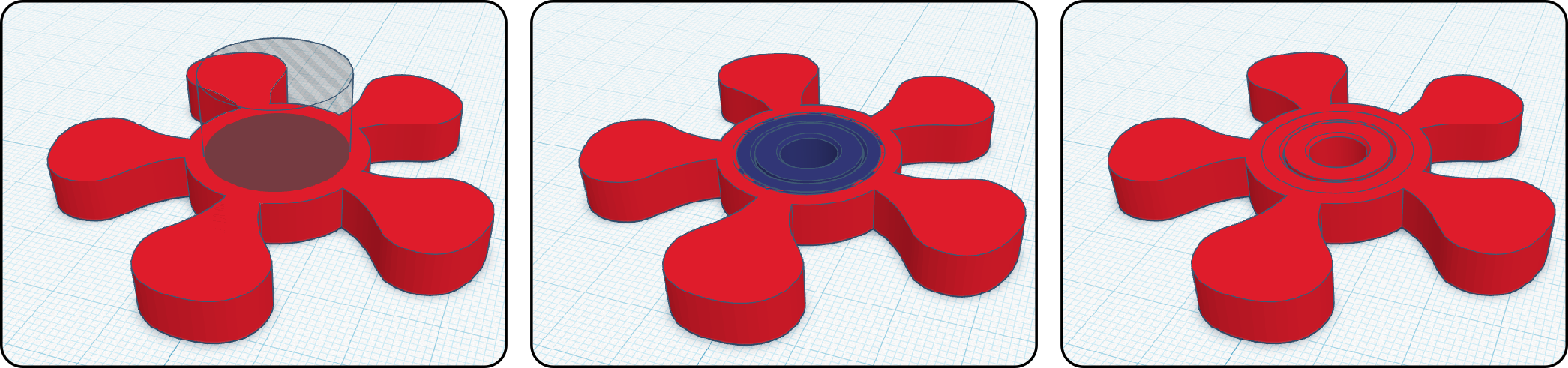

Modélisation dans Tinkercad

Sur le site Tinkercad, créer une nouvelle conception.

1. Importer le fichier SVG à l'aide du bouton importer en haut à droite et donner à la forme une épaisseur de 7 mm
2. À l'aide d'un cyclindre de perçage de 22 mm de diamètre, creuser un trou au centre de la forme (grouper les deux volumes)

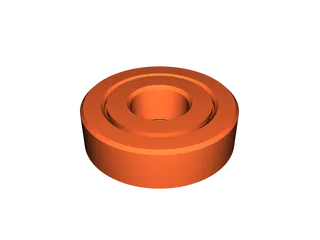

3. Importer le fichier STL d'un roulement de référence 609, le placer au centre de la forme et grouper le tout.

Pour le roulement central, il existe plusieurs ressources disponibles sur internet. Par exemple, Print in place bearings, publié gratuitement par @Jerryie sur Printables sous licence CC-BY-SA 4.0. Après quelques tests, la version Loose (plus ample) du n°609 s'imprime très facilement même avec un filament assez grossier.

Exemples

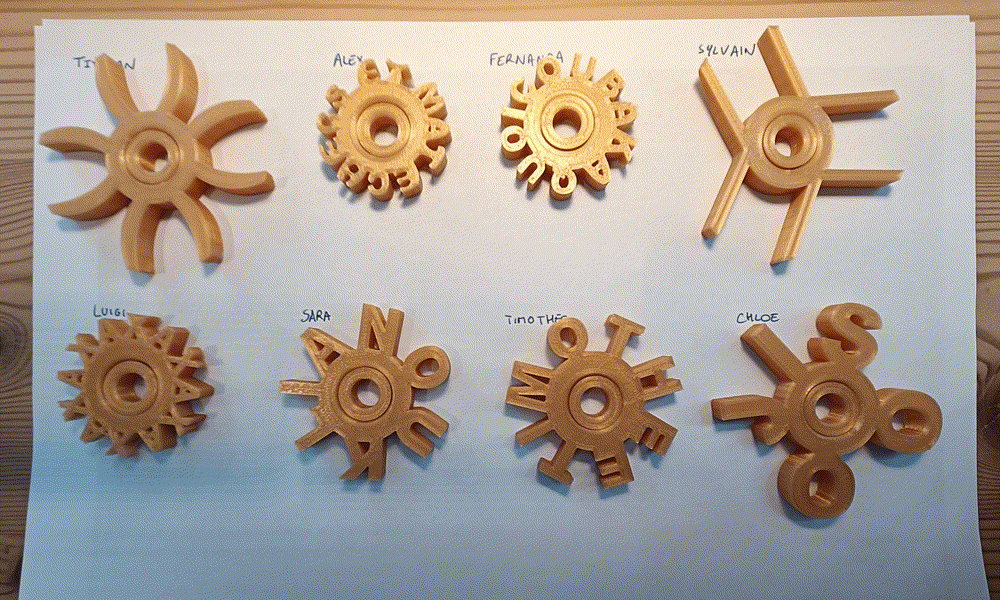

Voici quelques exemples de réalisations :

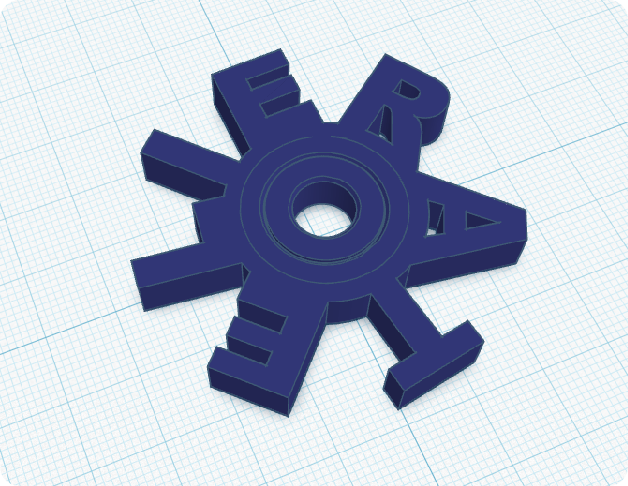

Toupie « ATELIER » Télécharger le STL (124 Ko)

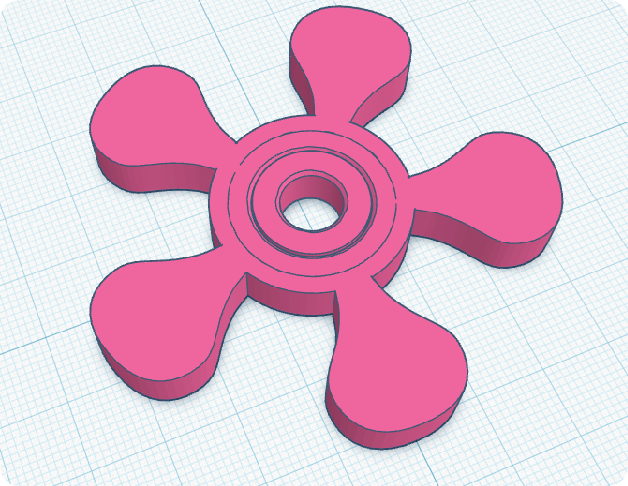

Toupie fleur Télécharger le STL (134 Ko)

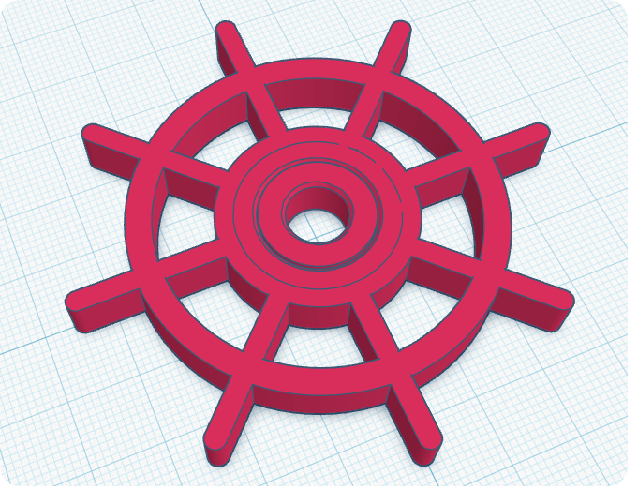

Toupie gouvernail Télécharger le STL (129 Ko)
